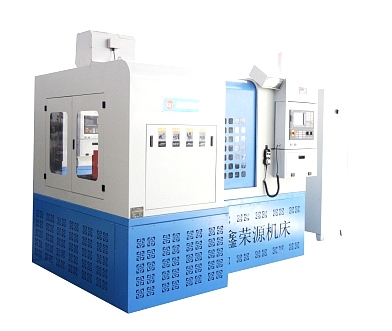

XRY-100數控機床
產品詳情
機床采用臥式布局方式
機床數控軸:
X軸:工件徑向進給；
Z1軸:外四陪架縱向往復；
Z2軸:內孔磨架和車刀架的縱向移動。
加工工件:主要針對盤套類零件。
工藝:一次裝夾完成工件外圓(錐)或外露端面，內孔的租精磨削及內外端面(或內孔)的硬車。由于是一次裝夾，工件精度得到很好控制。整體鑄造床身，箱型內部筋板，提高床身整體剛性和良好的吸震能力。采用次時效，確保鑄件尺寸及精度的長期穩定。工件頭架采用套簡式主軸單元結構。采用高精度的車頭主軸軸承并有合適的預緊力調整，實現主軸極高的回轉精度和剛性，磨頭選用大功率高鋼性高轉速國產名優品牌電動磨頭，或用戶指定品牌。模塊化的部件設計，使得機床的變型或工藝拓展變得十分便捷。在同一平臺上可根據用戶需要配以多種組合形式:1內圓+外圓磨架+車刀2內圓+車萬。夾具可采用膜片夾盤，油壓動力卡盤，以及其他手動類夾具X軸，Z1Z2軸采用相同的結構形式，方便日常維護。采用西門子828D系統，內置多種工件磨削程序。刀具可根據需要采用排刀，或旋轉刀塔。
